隧道施工安全管理系統（以下簡稱Sei-Loc）是集隧道施工人員考勤、區域定位、視頻監控、LED屏顯示、安全預警、災后急救、日常管理等功能于一體，是國內技術領先、運行穩定、設計專業化的隧道施工現場監測系統。該系統既可以單純的實現考勤或定位可以同時實現考勤和定位兩種功能。既可以進行現場監控又可以實現遠程監控，極大的滿足了不同用戶的不同需求。

隧道施工安全管理系統（以下簡稱Sei-Loc）是集隧道施工人員考勤、區域定位、視頻監控、LED屏顯示、安全預警、災后急救、日常管理等功能于一體，是國內技術領先、運行穩定、設計專業化的隧道施工現場監測系統。該系統既可以單純的實現考勤或定位可以同時實現考勤和定位兩種功能。既可以進行現場監控又可以實現遠程監控，極大的滿足了不同用戶的不同需求。

系統設計選型

隧道施工人員安全管理（監控）系統主要包括：視頻監控系統(通用系統，用戶可自行選擇)、現場數據采集系統、LED大屏顯示系統、現場人員定位管理系統、WEB版人員定位數據查詢。

視頻監控系統

無線網絡視頻監控系統包括前端視頻采集設備、網絡視頻編解碼、WiFi無線傳輸設備，以及后端的監控接收客戶端軟件。前者安裝在隧道各主要的監控點執行信號采集傳輸，后者軟件主要是安裝在監控室電腦上，兩者之間通過平臺管理中心系統授權，對其前端視頻點進行多點對多點的實時監控管理。如：視頻、云臺、放大、錄像、語音、報警聯動等功能，有管理權限的用戶還可以對任何點的錄像進行設置、下載、實時點播錄像等操作；系統還可以通過PC瀏覽器進行監控。

由此可以看出，無線網絡監控系統采用的是監控?cái)z像機對隧道施工現場各視頻點進行24小時的實時監控。對于一些關鍵視頻點可啟動視頻移動偵測功能和報警功能，系統根據圖像移動情況自動識、觸發，并進行錄像（有預先錄制機制，預錄時長能提前20秒以上）；同時系統將圖像、聲音、報警等實時數據傳送到監控室電腦桌面，管理人員可以通過本地監視、遠程IE監視、WEB網頁客戶端等方式隨意切換前端任意監控點的視頻，能直觀地了解和掌握施工各視頻監控點的實時情況，從而達到隨時隨地及時準確地對其進行監管。

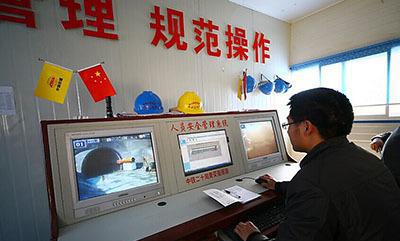

該系統中視頻采集傳輸設備主要采用球狀云臺攝像機通過該視頻監控系統在監控室就及時掌握隧道內施工情況，另外，即使不在施工現場，通過遠程監控可實現對現場的實時監控與管理，并且配合視頻抓拍功能。

現場數據采集

LED大屏顯示系統

將LED大屏幕安裝在隧道口附近，用于實時顯示施工人員的信息，使管理先進化，透明化。顯示的內容包括：標簽號，姓名，時間，總?cè)藬?shù)等，使領導及監管人員不用進入洞內，不必查看監控室電腦就能及時了解隧道內施工人員情況。有了該LED大屏幕顯示系統不僅可以使洞內各區域內施工人員信息形象、直觀、一目了然的體現出來。而且，在開隧道現場會時，可以在大屏幕上顯示各種歡迎標語、宣傳標語；在平時可以通過大屏幕提示施工人員注意施工安全，在有高溫、霜凍等惡劣天氣時可以及時進行溫馨提示。這些都能充分體現隧道施工項目部管理上的人性化、現代化、科學化。

LED顯示屏推薦尺寸：1.92*1.28㎡，可根據用戶需求定制不同尺寸。

Sei-Loc中心管理功能

現場人員定位管理功能

登錄功能

主界面

菜單功能

考勤、定位系統

考勤系統：在每個施工隧道內裝2臺定位參考點，分別使用定向天線，方便監控人員的出入狀態，1臺定位器裝在隧道洞口的入口處，另一臺讀卡器裝在洞口往里50米處，根據讀卡器讀到卡的先后順序來判斷施工人員的進出情況，施工人員何時進、何時出、洞內有多少作業人員都能反到系統軟件中，并體現到大屏幕上，使考勤情況一目了然。施工人員將該系統考勤卡佩戴在安全帽內側，無須主動刷卡便能實現自動考勤，方便省力、準確度高。

定位系統：在每個施工隧道內裝N臺讀卡器。在隧道洞口的入口處安裝1臺讀卡器，在洞口往里每隔50米處安裝1臺定位器，還有1臺要安裝在臺車上，隨臺車作業實時進行識定位，同時要在臺車上安裝攝像機，用于實時統計作業面人員數量，并配合攝像抓拍。施工人員只要將該系統考勤卡佩戴在安全帽內側，無須主動刷卡，在每個讀卡器的有效識范圍內，根據識到的人員標識卡的情況對施工人員進行區域定位識管理，使管理人員在監控室就能及時掌握施工現場的具體情況。

施工人員定位卡管理

施工人員定位卡是安裝在施工人員安全帽子之上，每個施工人員對應一個安全帽，上下班時，工人要嚴格的按照安全要求，帶好自己的安全帽上下崗，進出洞口無需進行簽到。

管理人員定位卡管理

管理人員定位卡也是安裝在施工人員安全帽子之上，每個管理人員對應一個安全帽，上下班時，工人要嚴格的按照安全要求，帶好自己的安全帽上下崗，進出洞口無需進行簽到。

臨時人員定位卡管理

臨時出入洞口的人員出入時需要進行登記，登記信息之后可以領取安全帽進出洞口，進出隧道時，要嚴格的按照安全要求，帶好自己的安全帽上進出，離開共地之后需要交回安全帽。

系統特點

卓越的性能

★高度的識可靠性：100%的前端識率，施工人員只要正確佩戴2.4G有源射頻卡（除非壞掉），就能被裝在附近的讀卡器讀到。

★識距離遠（0-100米）：在隧道里面可達到50M的穩定距離，在這個范圍內的標簽卡發出的信息都會被讀到。

★極高的防沖突性：每個檢測點可最多同時識50個施工人員的信息。

★高度的識穩定性（誤碼率小于十萬分之一），真正達到無誤碼、無漏卡。

★快速的識速度：最快可達到200公里/小時的識速度，即對動態的標簽卡能認識到。

★雙向報警功能：施工人員可以通過標簽按鈕來向監控中心呼叫；監控中心可以向標簽發信息。（雙向卡的功能，單向卡沒有這個功能）

★免布線功能:系統采用無線MESH網絡，只需要電源，可避免現場由于施工電纜常備破壞。

應用方便、廣泛

配合隧道現有網絡狀況，可提供基CAN總線、光纖、以太網、通信電纜等多種隧道內-隧道外傳輸方式，適應性強，對現場環境要求不高，避免了由于傳輸方式單一造成的實施難題及瓶頸。

數據采集擴展

如有需要可利用現有MESH網絡擴展現場數據采集功能。采集基站具有定位基站的全部功能，此外，采集基站具有數據采集功能，可采集多種傳感器信號類型，具有多通道、多種通訊方式等特點。采集信號類型         電壓、電流、振弦信號、開關量，可采集的傳感器類型：

安全類：瓦斯、CO濃度、煙霧濃度、風壓、相對靜壓、粉塵濃度等；

環境類：溫度、濕度、風速、照度等；

施工類：應力（壓力盒、鋼筋應力計、孔隙水壓力計、支柱壓力計、錨桿軸力）、位移（多點桿式或鋼絲式位移計、鉆孔位移計等）；

輔助類：其它相關數據

安全性、穩定性高

★具有安全型的防爆、防塵、防水性能

★高抗干擾性，對隧道干擾源、周圍環境無特殊要求，環境適應性強

★內部電路高度集成化，器件故障率最小化，運行可靠

★采用有源識卡，無電磁污染，免維護，使用安全

操作簡單方便

★軟件全中文菜單，具有良好的操作界面

★無線監測分站一體化結構設計，安裝方便快捷

★識卡內置電池，超低功耗，無須外接礦燈電源，無須充電

★雙向卡可以更換電池

豐富的查詢和報表功能

★查詢和報表輸出、打印功能簡單易操作

★可對施工人員、部門以及干部的考勤信息進行查詢

★可對施工人員運動軌跡進行查詢

★可按要求輸出各種信息報表（如：進入隧道時間報表、個人出勤日?qǐng)?bào)表、施工人出勤月報表、部門出勤月報表等）

★可以在任何一臺可以上網的電腦上遠程查看隧道的實時情，無須到現場。（網絡版軟件功能）

技術支與售后服務

系統技術報務

a.測試期內：（1月）

在測試期內系統如果出現故障或不能工作，要及時向我方反饋，我方會提

供免費服務以及必要的設備更換。

b.保修期內（1年內）

在保修期內，若設備出現問題，可以進行更換。若系統出現問題，我方可

以通過電話進行技術服務，有必要的話，我方可派技術人員免費上門維修。

c.保質期后

終身免費維修，但是要收取器件的成本和來往的運輸費用，若是

需要為我方技術人員提供食宿以及差旅費。

人員培訓計劃

為了使整個工程能更好的使用，我公司制定了相應的培訓計劃。

a.培訓時間安排：

在項目安裝完畢后，對負責該項目的技術人員進行培訓（時間為1-3天）

b.培訓項目

理論的培訓：包括整個系統的原理、用到的技術進行培訓。

實踐培訓：操作過程要注意的問題，緊急處理培訓。

維護培訓：要不定期的對系統進行維護，培訓他如何維護。
