引言
某公司5000t/d水泥生產線生料制備系統采用HRM4800A型立式磨，自2010年投產以來運行一直未達到最佳狀況，工序電耗長期偏高。2012年，水泥原材料不斷變差，生產過程中出現較多的問題，生料制備系統生產狀況更為惡劣，工序電耗高達20kWh/t。2013年，對磨機維護改造，合理匹配研磨軌跡，在提高臺時產量、穩定生產和降低電耗方面取得了顯著成效。本文對此過程進行經驗總結。
1.1 設備配置及設計參數
磨機配置額定功率3800kW；設計產量磨損后期420t/h；入磨物料粒度≤120mm，成品細度：80μm篩篩余≤15％；正常工作情況下磨盤上料層厚度：60mm～80mm；磨內噴氣環的面積：4.8m2；磨內噴氣環的風速：50～60m/s；磨內進出風口差壓：5500～7500Pa；研磨壓力≤15MPa。循環風機額定功率4000kW，風量：920000m3/h，全壓：11000Pa。
1.2 系統工藝流程

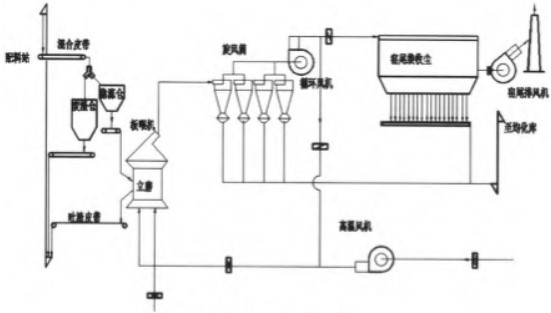

系統工藝流程見圖1。
圖1 系統工藝流程
2010年投產以來，該立磨運轉未達到理想狀況，2013年在石灰石礦山不能正常開采，以及外購石灰石礦點多、含泥量高、成分波動大、入磨粒度難以控制的情況下，產量一度降低至420t/h以下。
2013年下半年以來，磨機工況逐漸變差，石灰石粒度得到有效控制后磨機狀況依然未得到改善，主要存在以下問題：
(1)臺時產量低。2013年9月至2015年3月磨機臺時產量長期低于420t/h。
(2)立磨振動大。磨機水平振動值加速度長期高于5mm/s2，垂直振動加速度長期高于4mm/s2。
(3)磨機電流高、波動大。磨機運轉電流長期高于200A。
(4)磨機壓差高。磨機壓差大于9000Pa。
(5)循環風機電流高。運轉循環風機風量約745000m3/h，風機電流長期高于210A。
(6)料層波動大。料層長期在30～100mm之間波動。
(1)研磨效率差，成品率低。磨機磨輥及磨盤堆焊后尺寸偏差較大，研磨軌跡不合理。
(2)風環通風面積小。由于多次對磨輥?zhàn)o(hù)套磨損部位疊加式修復，導致風環通風面積大幅度降低，風環流場紊亂，磨機壓差較高。
(3)顆粒級配差，吐渣循環量大、細顆粒多，料層波動大，操作難以控制，也導致磨機壓差大幅度升高，振動大。
(4)機械原因。由于長期磨機帶病運轉，導致?lián)u臂軸承座及軸承損傷、磨機基礎松動等均是磨機振動大的原因。
(5)原材料易磨性差。安徽某廠、四川某廠立磨同該公司型號完全一致，兩廠磨機臺時產量均高于480t/h，工序電耗低于15kWh/t，工況相差較大，對比發現該公司礦山石灰石易磨性較差(見表1)。

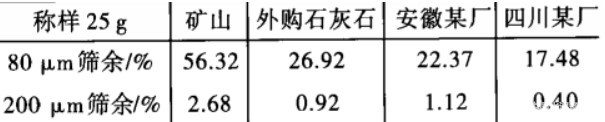

表1 礦山石灰石易磨性對比表
四、解決措施
(1)恢復設備完好性。自2014年2月開始，逐步實施磨機設備修復工作，分批次更換磨機搖臂軸承、修復搖臂軸、修復磨機基礎。隨著磨機設備的修復，磨機振動得到一定程度的控制，磨機水平、垂直振動值加速度低于4mm/s2。
(2)嚴格控制石灰石粒度。對礦山石灰石破碎機錘頭磨損狀況監控，及時調整錘頭與篦條間隙，及時更換錘頭，嚴格控制石灰石粒度<50mm。
(3)整體修復風環。對磨輥修復部位進行清理，重新按照原始尺寸修復，核對通風面積后適當加少量風環蓋板，保證通風面積及風環風速，嚴格控制風環面積4.0m2，計算得實際運轉風環風速約46m/s，磨機壓差下降至8200Pa左右，吐渣量穩定，細顆粒少。
(4)技改不合理部位。
①技改液壓系統。液壓油管內徑由25mm加粗至32mm；每個磨輥下氮?dú)饽胰M9支增加至三組12支，嚴格控制氮?dú)饽覊毫?，兩?cè)氮?dú)饽覊毫檠心毫Φ?0％，背面氮?dú)饽覊毫?.0～1.5MPa。
②技改入磨板式喂料機，減少漏風量。將原配置入磨分格輪技改為全密封式板式喂料機，技改后磨機開啟時窯尾廢氣管道O?含量下降1.2％。
③選用LV選粉機。選粉機技改后頻率由原來的46Hz下降至36Hz，技改前后生料細度80μm篩余15％，200μm篩余由1.5％降低至0.5％。
(5)核對研磨軌跡、重新堆焊磨輥皮及磨盤襯板。由于對磨輥皮及磨盤反復堆焊，磨輥皮及磨盤瓦堆焊尺寸與原始設計尺寸相差較大，研磨軌跡嚴重偏離，重新堆焊后恢復原始設計尺寸，研磨區域合理配合，改善研磨效率，提高成品率，較高的成品率有利于降低循環風機電流及選粉機頻率(見表2)。
表2 原料磨循環風機電流數據表
(6)適當增加擋料環高度。擋料環高度由磨損后的45mm增加至70mm，磨機振動得到有效改善。
隨著磨機整體修復、改造的推進及日常維護工作的加強，磨機狀況逐步得到好轉，自2015年5月開始，運轉狀況整體良好，臺時產量基本保持480t/h左右，磨機電流穩定200A；循環風機風量下降至645000m3/h，電流下降至140A以內；立磨振動減小，磨機水平振動值加速度低于2.5mm/s2，垂直振動加速度2.0mm/s2，磨機壓差降低至7500Pa，磨機料層平均70mm，工序電耗持續降低至14kWh/t(見表3)。
表3 原料磨臺時電耗數據表
