管道/孔道壓漿劑

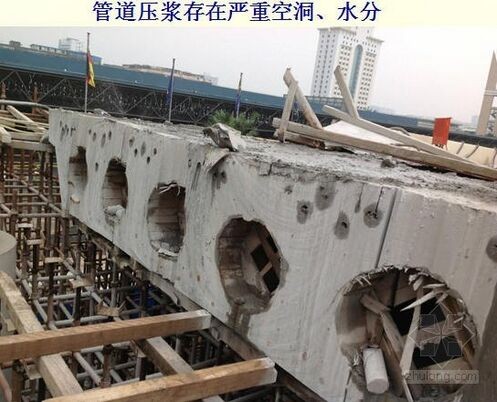

MS-507管道壓漿劑是以多種高性能功能材料復(fù)合而成的專用外加劑，具有流化、增強(qiáng)、保塑、微膨脹以及不泌水等多重功效，將其以適當(dāng)比例摻入水泥中后，能夠以較低水膠比獲得較高的流動(dòng)性，同時(shí)能夠有效解決高流動(dòng)性與離析性之間的矛盾，克服泌水、沉降等現(xiàn)象。該材料中同時(shí)含有早期膨脹和后期膨脹組分，可以使壓漿料具備早期（0～3h）和后期（3～72h）膨脹性能，以補(bǔ)償漿體的塑性期收縮和硬化期收縮，確保漿體密實(shí)填充預(yù)應(yīng)力管道。

性能特點(diǎn)

采用MS-507管道壓漿劑配制的預(yù)應(yīng)力管道壓漿料，性能完全滿足或超過(guò)鐵道行業(yè)標(biāo)準(zhǔn)TB/T3192-2008《鐵路后張法預(yù)應(yīng)力混凝土梁管道壓漿技術(shù)條件》。
    1、流動(dòng)性好：出機(jī)流動(dòng)度一般小于20秒，30分鐘后流動(dòng)度不大于30秒；
    2、高勻質(zhì)性：壓漿料不離析、不泌水，3h毛細(xì)泌水率和24h自由泌水率均為0；
    3、膨脹性能好：含有獨(dú)特的塑性膨脹劑（非鋁粉）和硬化后膨脹劑，確保壓漿料不收縮；
    4、力學(xué)性能高：抗折、抗壓強(qiáng)度均大幅度高于標(biāo)準(zhǔn)要求；
    5、氯離子含量低：確保壓漿料對(duì)預(yù)應(yīng)力鋼絞線和鋼筋無(wú)銹蝕作用。
技術(shù)指標(biāo)

檢測(cè)項(xiàng)目
 技術(shù)指標(biāo)要求
 MS實(shí)驗(yàn)結(jié)果

凝結(jié)時(shí)間（h）
 初凝
 初凝≥4
 初凝≥5

終凝
 終凝≤24
 終凝≤24

流動(dòng)度（s）
 出機(jī)流動(dòng)度
 18± 4
 16~22

30min流動(dòng)度
 ≤30
 22~30

泌水率（%）
 3h毛細(xì)泌水率
 ≤0.1
 0

24h自由泌水率
 0
 0

壓力泌水率（%）
 0.22MPa
 ≤3.5
 ≤3.0

0.36MPa

抗折強(qiáng)度（MPa）
 7d
 ≥6.5
 ≥7

28d
 ≥10
 ≥11

抗壓強(qiáng)度（MPa）
 7d
 ≥35
 ≥40

28d
 ≥50
 ≥60

對(duì)鋼筋銹蝕作用
 無(wú)銹蝕
 無(wú)銹蝕

充盈度
 合格
 合格

含氣量（%）
 1～3
 1～3

24h自由膨脹率（%）
 0～3
 0～1.5

注：
    1. 檢驗(yàn)標(biāo)準(zhǔn)TB/T3192-2008《鐵路后張法預(yù)應(yīng)力混凝土梁管道壓漿技術(shù)條件》；
    2. 根據(jù)各個(gè)制梁場(chǎng)使用水泥不同，我公司會(huì)對(duì)配方進(jìn)行調(diào)整以滿足標(biāo)準(zhǔn)要求。
適用范圍

    主要應(yīng)用于后張法預(yù)應(yīng)力混凝土梁管道壓漿。
使用方法
    施工時(shí)，將MS-507管道壓漿劑按推薦比例內(nèi)摻于42.5級(jí)或以上等級(jí)的普通硅酸鹽水泥中，混合均勻，按推薦水膠比拌合均勻即可使用。施工時(shí)需要按照TB/T3192-2008標(biāo)準(zhǔn)要求的施工工藝進(jìn)行現(xiàn)場(chǎng)施工。
    MS-507管道壓漿劑分為兩種型號(hào)，其推薦摻量分別為膠凝材料總量的5%和10%（內(nèi)摻），推薦水膠比為：0.31~0.33（可根據(jù)現(xiàn)場(chǎng)試驗(yàn)及使用情況進(jìn)行微調(diào)）。

包裝與儲(chǔ)存
    內(nèi)襯薄膜編織袋包裝，每袋凈重40kg；運(yùn)輸儲(chǔ)存過(guò)程中防穿刺、防潮、防曬；未開封產(chǎn)品保質(zhì)期6個(gè)月。
